亚洲国产精品不卡Av在线,成人精品天堂一区二区三区,亚洲国产日韩一区无码精品,国产三级精品三级在线观看国产

   環(huán)氧煤瀝青漆漆膜干燥后出現變色，這是怎么一回事？該怎樣避免這種現象發(fā)生呢？

   常規(guī)防腐涂料的施工溫度為5~35℃，基材表面溫度大于空氣露點溫度3℃以上。基面含水率 <4%，空氣相對濕度一般控制在80%，雨、霧、雪天不可施工。溫度低于0℃時，固化緩慢，不宜施工。但防腐涂裝往往很難嚴格按施工條件作業(yè)，因此就有可能出現這樣那樣的問題。

   環(huán)氧煤瀝青漆施工后漆膜變紅是什么原因？

   環(huán)氧煤瀝青漆由于本身的特點，比一般涂料固化更加緩慢。 環(huán)氧煤瀝青漆也是胺固化的環(huán)氧涂料，在溫度較低濕度較大的環(huán)境下施工，干燥，干燥過程中會出現胺起霜或胺白化現象，使黑色的表面出現紅色，用布蘸水可以擦去。

   由此可見，施工環(huán)境也是影響環(huán)氧煤瀝青漆施工的一大重要因素，在施工過程中需要特別注意：

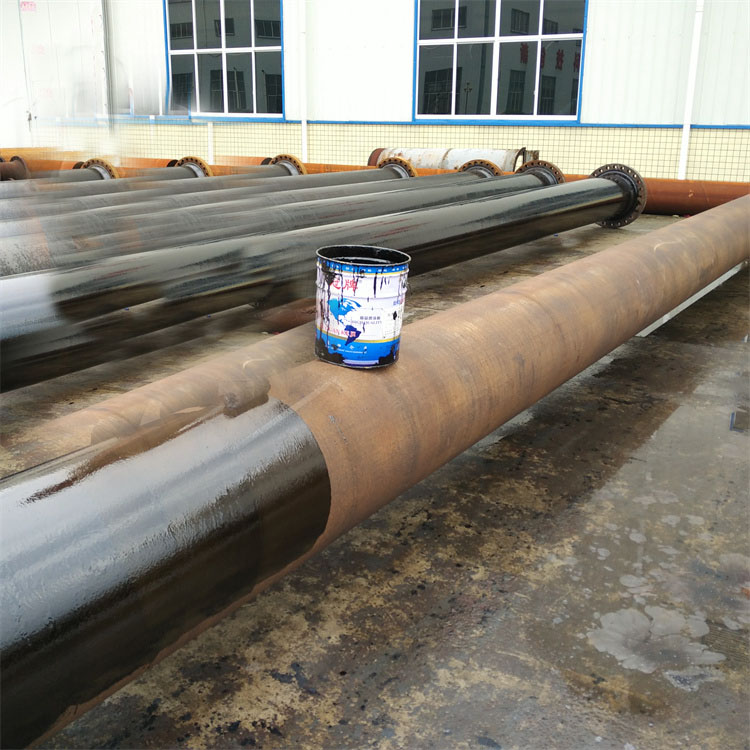

   1、表面處理要求 鋼鐵結構，基材處理要求達到除銹標準sa2.5級，或采用手工除銹也可采用化學除銹，要求達到無油、無銹、無異物，干燥清潔，除銹后的鋼鐵基體表面須在4小時內涂裝底漆。

   2、鋼鐵表面的焊縫須達到表面無棱角、光滑、無焊瘤、刺。

   3、進行厚涂施工時，以不流淌為宜，時一般不必加入稀釋劑，但若環(huán)境溫度過低，粘度較大時，可添加稀釋劑1%～5%，同時適當增加固化劑

   4、施工時，須注意天氣和溫度的變化，雨、霧、雪天或相對濕度大于80%時，不宜施工

   本站文章來源于網絡,僅作為展示之用,版權歸原作者所有.如有不適，請告知,我們會盡快刪除。

   科冠銷售部：劉經理：186-0280-5638 或 譚經理：189-8307-2660

   2023.06.20
